产品介绍

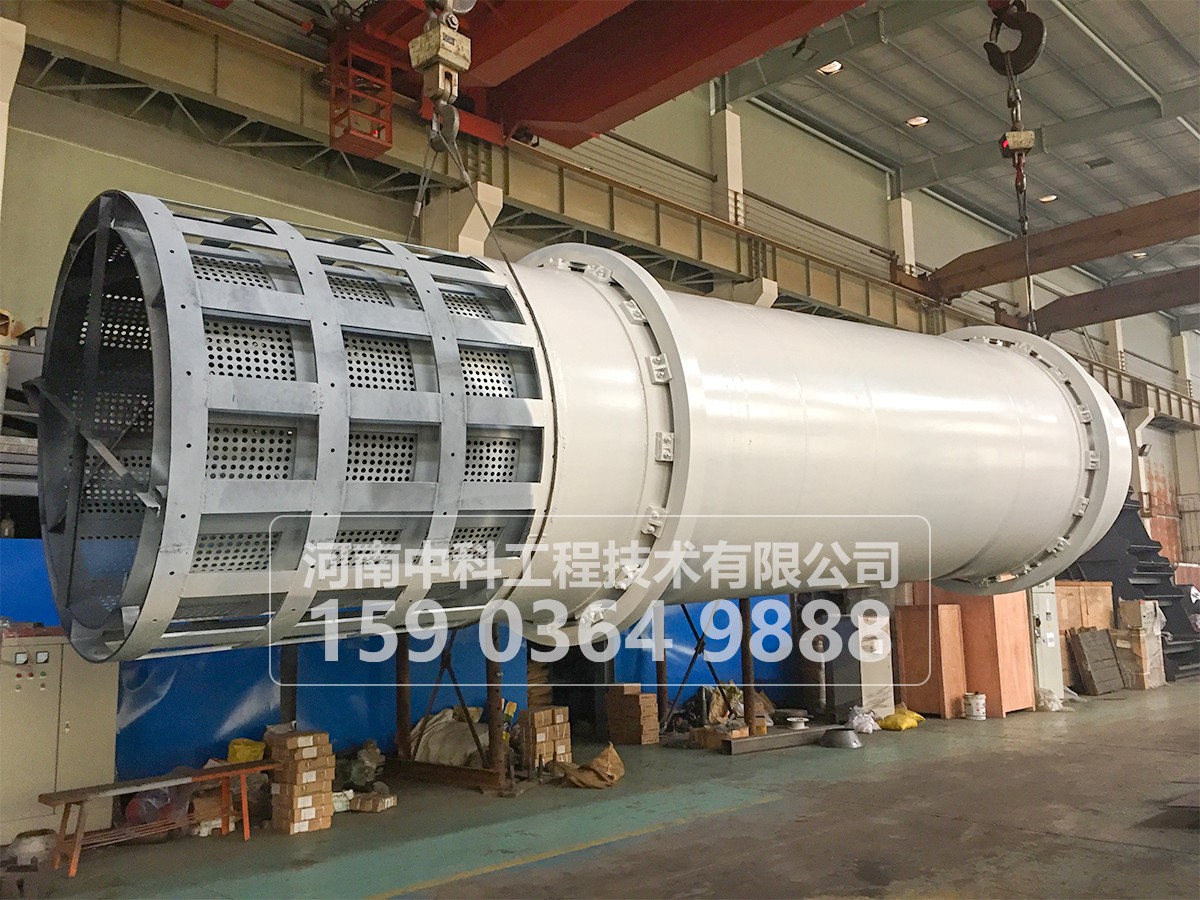

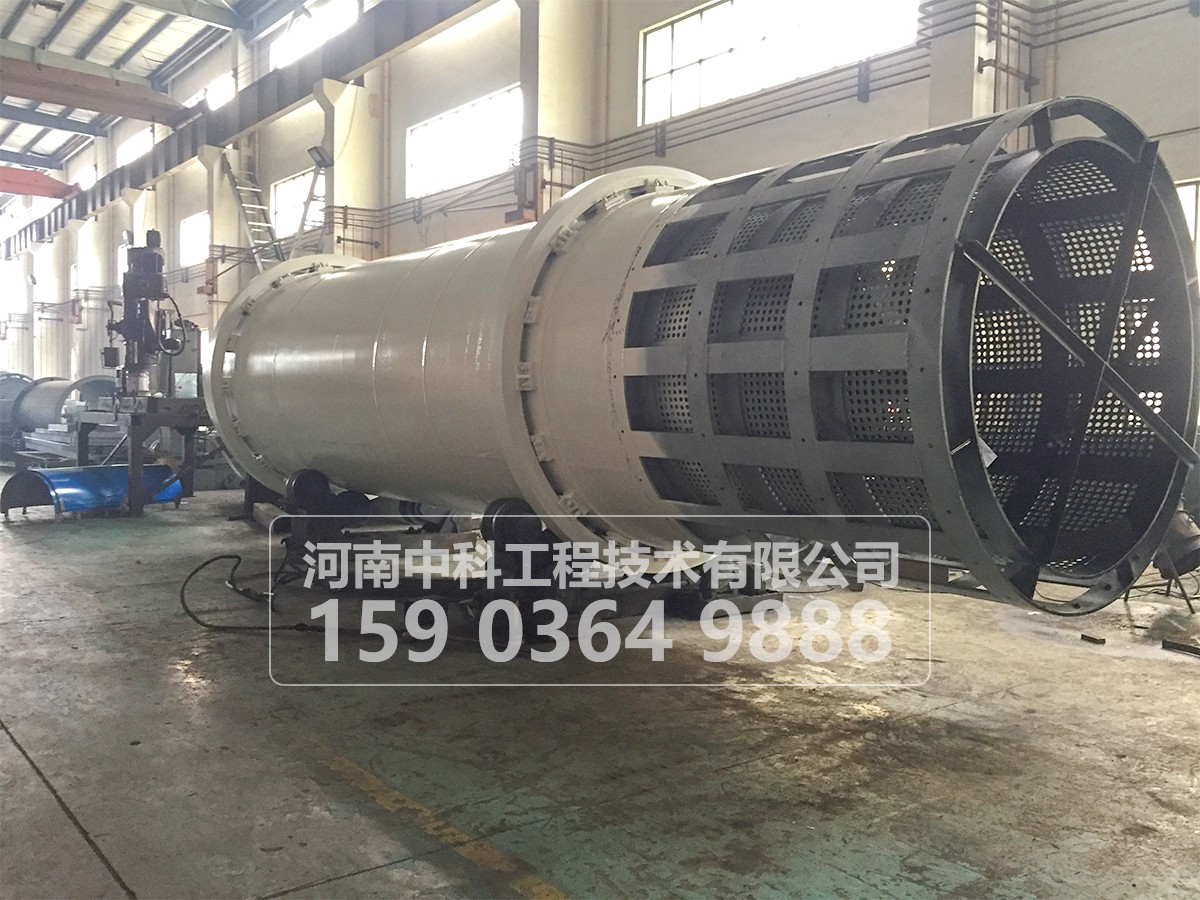

该设备广泛用于各种难洗的大块矿石,该洗矿机分圆筒型和圆筒加筛条型两种。 后一种可把被洗物料分成+40mm和-40mm两级产品,-40mm可再经双螺旋槽式洗矿机进一步擦洗可将物料分为+2mm和-2mm两级产品,洗矿效率可达98%左右,这种组合对目前难洗矿石是 有效的方法。
工作原理
洗石机是利用机械设备对原料石进行清洗,在保证工程质量要求的同时确保有足够的生产率满足混凝土搅拌站对石料的供应。
其工作过程一般为:原料储存、输送、清洗、成品料输送、污水沉淀回用;
原料储存一般为储料斗,对储料斗要求可用ZL50装载机上料,斗口上料宽度要大于3米,料斗容量视装载机上料高度、运输高度、原料自流角度等情况,越大越好。
原料输送一般采用皮带输送,视原料含泥量斗口处 设节流装置已控制清洗量。
因一般采石场提供的原料石上附着的泥尘量不大且附着力小,因此清洗过程无需太长,关键是石料清洗完毕卸出时不要附带料槽内脏水,而组成石料的二次污染。
完成清洗的石料一般也是通过皮带机输送到成品储料区或储料斗待用,因此 对存放处做遮护处理或现洗现用。
不论哪种类型的洗石机都会产生大量污水且用水量基本差不多,考虑环境要求一般设置污水沉淀回用池,视产量确定水池容积和沉淀层级,一并考虑污泥的机械或人工清理。
技术优势
1、高度整体性:除成品料堆料皮带机外,所有系统都集成于一个整体框架内,既保证了设备的整体性又留有适度的维修保养和巡视空间。高度整体性便于施工现场存放或转场运输,便利和安全。
2、工作可靠性:其核心的洗石系统采用搅拌机的搅拌原理,原料在搅拌筒内受连续螺旋叶片翻滚、推挤及物料间相互磨擦作用,作用强烈自然可靠性高。
技术参数
规格型号 | GXS1050 | GXS1250 | GXS1570 | GXS1870 | GXS2080 | GXS2280 |
滚筒直径(mm) | 1000 | 1200 | 1500 | 1800 | 2000 | 2200 |
长度(mm) | 5000 | 5000 | 7000 | 7000 | 8000 | 8000 |
滚筒转速(r/min) | 22-24 | 18-23 | 18-23 | 16-22 | 16-22 | 15-20 |
产量(t/h) | 50-80 | 70-110 | 100-160 | 180-250 | 200-350 | 280-500 |
配套电动机(kw) | 11 | 15 | 22 | 30 | 37 | 45 |
外型 长(m) | 6212 | 6250 | 7820 | 7880 | 9500 | 9600 |
外型 宽(m) | 1150 | 1360 | 1660 | 1920 | 2230 | 2440 |
外型 高(m) | 1250 | 1400 | 1750 | 2210 | 2460 | 2650 |
重量(t) | 4.3 | 5.5 | 8.3 | 13.5 | 17.8 | 23.6 |
